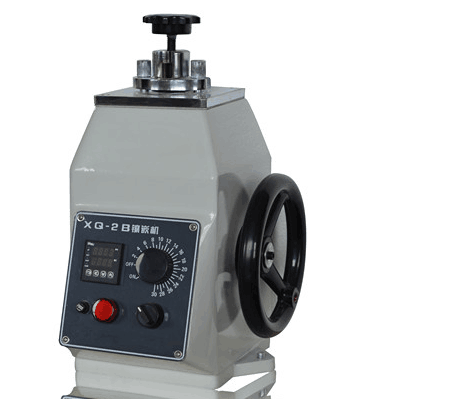

XQ-2B金相試樣鑲嵌機

用途

金相試樣鑲嵌機XQ-2B是用智能型數字顯示溫控器代替原控溫器和溫度計。可根據設定的溫度（0~300℃）自動控溫，設定溫度與實測溫度均有顯示，便于觀察和操作。定時器可控制制樣時間，制樣完成后自動切斷整機電源，實現無人值守制樣過程。本機屬于磨拋前一道工序，對于微小不易手拿或不規則的金相試樣進行鑲嵌，經鑲嵌后便于對試樣進行磨拋操作，也有利于在金相顯微鏡下正確地觀看理想的材料組織。

本機鑲嵌填料，只限于熱固性材料，對于不同熱固性材料的壓制溫度，可根據材料要求進行調整和自控。

主要規格

試樣壓制規格 Φ22*15, Φ30*15

加熱器規格 220V、650W

控制電源 220V

重量 34KG

外形尺寸 340*260*400mm

使用方法

1、接通電源

2、接↑↓功能鍵，顯示器顯示如下：

3、按▲或▲鍵來調整下排顯示為所需要的設定溫度。

4、再按↑↓鍵，回到標準模式。

5、當電源接通后，加熱器便開始加熱，當溫度穩定在設定值時，將需鑲嵌的試樣放在下模（5）上（見圖一），逆時針轉動手輪（7），使下模下降到極限位置，在鋼模套（11）腔內加入填料（電玉粉或膠木粉），放入上模（3），合上蓋板（2），旋緊八角旋鈕（1），然后順時針轉動手輪（7），使下模上升到壓力指示燈（16）亮（即微動開關（18）接通），恒溫一定時間，使試樣成形后，逆時針轉動手輪使下模下降，松開八角旋鈕及蓋板，再順時針轉動手輪，便可頂出試樣。

6、在機械、電氣元件及溫控器完全正常的條件下，鑲嵌填料Φ22樣件最大重量10克，Φ30樣件最大重量為18克。嚴禁使用變質或受潮的材料作鑲嵌填料以防造成廢品。

7、試樣經加溫，其形成壓力主要靠壓簧（17）的蓄能來自動調整補償，因此在加壓時必須加壓至壓力指示燈亮，如在試樣壓制過程中見有壓力指示燈不亮時，必須再進行加壓到指示燈亮，以免造成試樣由于壓力不夠而不能成形導致報廢。在試樣壓制過程中，加熱溫度和恒溫時間及壓力與填料材質是壓好試樣的關鍵，故一定要達到不同材料的熱固溫度和恒溫時間，否則將會產生下列現象。（1）試樣出現凹凸形：（2）試樣出現開裂：

維護與保養

1、每次使用完畢，必須及時做好清潔保養工作，嚴禁使用帶有腐蝕性的液體進行清洗，清潔后的鋼模套內腔和上下模應涂上油脂防止銹蝕。

2、對絲桿、花鍵套、錐齒輪等轉動、移動零件部位必須定期加油潤滑，以免在操作時產生卡死和重負現象，損壞機件。

附件

1、加熱器220V 650W 1只

2、塑料漏斗 1只
